1人身安全注意事项

1.1电气

系统内使用了220V电源，有可能对人体造成危险。

A

系统在工作时需要非常小心。

a.定期检查接线端子是否接触良好。

b.如发现有损坏的电气元件，在修复或更换前要先隔离该元件。

c.检查气管密封是否良好以防漏气。.

d.只允许有资格的电气技术人员进行检修工作。

1.2机械

a.请不要将工具、螺丝等放置在皮带、导轨等上，以免造成机械卡死。

b.确认所有的设备都有足够的固定和支撑。。

1.3开停机

开机前先检查系统总的电源、气源、皮带、贴标机是否正常开启，停机后再关闭系统总的电源、贴标机电源、皮带电源，其他操作必须遵守开停机程序来保证工作人员的安全。

1.4通道

在系统周围应有足够的通道和照明，以便操作和维护的安全。

1.5消耗品

开机时请观察贴标机、打印机的标签，色带是否够用。

1.6安全检查表

A电源电压符合设备需求。

b.保证所有操作人员熟悉与该设备相关的安全事项。

c.熟悉所有泵电源的关闭位置。

d.确保设备周围通道畅通和足够的照明。

e.保持设备洁净。

2设备启动

A.将设备、皮带、贴标机、打印机等电源打开

B.打开测试软件

C.启动贴标机

D.复位设备且清空皮带上的产品

E.在触摸屏选择要测试的产品及进气方向

F.待运行指示灯变黄后按下启动按钮

G.启动完成

2.1产品型号保存

先在触摸屏选择当前的产品，然后用手操器挨个进行产品保存。

2.2设备屏蔽

屏蔽只能屏蔽2. 4 .6工位，如果1号工位出故障，只能屏蔽1. 2号设备

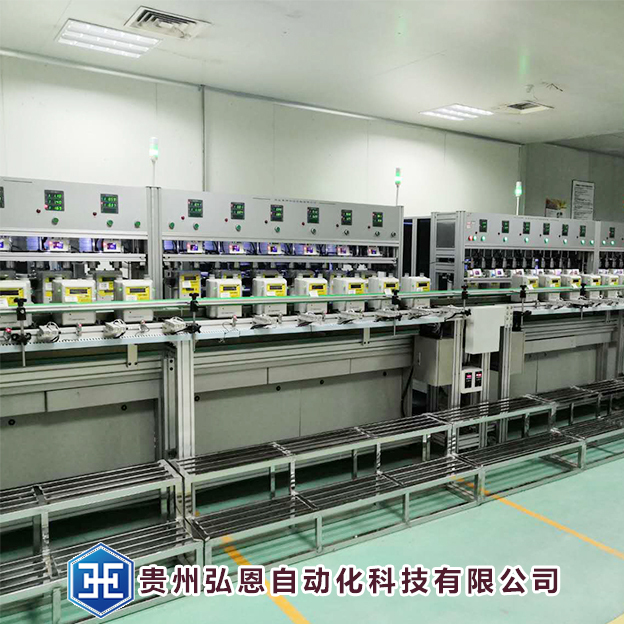

3设备运行的几大模块

3.1扫码模块

扫描产品上的条形码。

工作原理:当皮带 上的产品數小于所需要的产品数是，挡料气缸打开，放产品进来扫码，挡料气缸关闭。如果扫到的数据长度为所需的长度，将放料料气缸打开，产品流走同时将扫到的数据清零，确认数据清零后挡料气缸打开。

3. 2前段皮带线

将燃气表运送到指定工位。

工作原理:将已扫到码的表运送到指定工位，位置是由皮带线上的光电传感器和气缸决定的，当设备运行时请勿随意触碰任何传感器。(上料皮带速度为20- 25，下料皮带速度为10-15.)

3.3抓料爪子

把皮带上的产品抓进测试机。

工作原理:皮带上产品准备完毕后自动伸出，矫正夹紧后开始上料。

工作速度可在触摸屏上调整，夹紧力度由气动二联体调整。

3. 4后段皮带

后段皮带负责产品方向转換，同时速度要与贴标机相吻合，皮带速度固定为40。

3. 5贴标机

将标签贴上设备

附件:标签纸

控制方式;自动/手动

自动时:可在触摸 屏选择一直贴标或 者判断贴标

3. 6打印机

打印扫描到的表号

附件:标签纸、碳带

控制方式:自动

测试机的料准备完毕后，自动打印合格证上的表号。
